本公司经过多年的实践经验，在电动天窗及侧窗方面选择并引进了进口及国产一些质量较好的电动推杆及电动开窗
机、电动开窗器产品及配件，可广泛应用于开启天窗、医疗设备、电脑桌、健身器材、电视架、升降椅、等多种场合。
主要销售产品有：螺杆式电动推杆，螺杆式开窗机器，直杆式开窗机器，链条式开窗机器等产品。
◎螺杆式电动推杆产品介绍----->>> ◎螺杆式电动开窗机器产品介绍----->>>
◎直杆式电动开窗机器产品介绍----->>> ◎链条式电动开窗机器产品介绍----->>>
◎中央控制箱系统及配件产品介绍----->>> ◎手摇开窗机器设备系列产品介绍----->>>
◎电动开窗机器及控制系统选用指南----->>> |
| |
|
电动推杆（电动缸）：
输入电压：12V or 24V DC
最大负载：推力6000N/3000N，拉力4000N/1000N
速 度：4.2mm/s(6000N)，8.2mm/s(3000N)
固定方式：两端点固定，底部可旋转90度
行 程：50/100/150/200/250/300/mm
使用频率：10%
可操作环境温度：-26℃～65℃
极限开关：内建式（出厂前预设）
防水等级：52
马达过载保护：温控开关（选项）
回馈信号：光电，磁滞感应，可变电阻式（选项）
应用范围：开启天窗、医疗设备、电脑桌、健身器
材、电视架、升降椅、等多种场合 |
控制器：
输入电压：110V or 230V AC
输出功率：12V or 24V DC(45W全载)
可连接2支电动推杆及一台手控器
输入端温控保险丝保护
PTC过载保护
紧急回缩功能
可充电电路（选项）
|
|
LG300-型螺杆式开窗机器图示 |
|
| |
LG800/1000/1200/1500
-型螺杆式开窗机器图示 |
|
| |
双机同步型螺杆式开窗机器图示 |
|
|
技术特点：
1、铝合金圆形外壳结构，可用手动开关、遥控控制，亦可与其它智能设备相联接。
2、内置过载保护电路，极大保护开窗机械及窗体结构。
3、螺杆式开窗机器有多种开启形式，运行稳定，特别适用于百页窗及侧窗的开启，运用特殊的倾
斜支架，可适用于各种旋转窗的开启。
4、中间推杆材质可选用不锈钢或铝合金，使用寿命长，低噪音运转、抗腐蚀。
5、布线简便，有220V交流电及24V直流电两种选择。
6、大于10000次推出及拉回的寿命设计，紧凑优雅的外形设计，非常美观适用。
7、行程可根据产品型号可供100mm/1200mm选择。 |
产品型号及技术参数 |
产品型号 |
LG300 |
LG800 |
LG1000 |
LG1200 |
LG1500 |
工作电压 |
220V |
24V |
220V |
24V |
220V |
24V |
220V |
24V |
220V |
24V |
最大推拉力 |
300N |
800N |
1000N |
1200N |
1500N |
行 程 |
100-300mm |
100-1000mm |
180-1000mm |
100-1200mm |
100-1200mm |
寿命周期 |
10000次 |
10000次 |
10000次 |
10000次 |
10000次 |
行程时间 |
9.5mm/s |
9.5mm/s |
9.5mm/s |
9.5mm/s |
9.5mm/s |
电 流 |
0.12A |
1A |
0.18A |
1.5A |
0.2A |
1.8A |
0.22A |
2.2A |
0.25A |
2.5A |
外形尺寸 |
Φ32mm 长度=
行程＋300/500mm |
Φ47mm 长度=
行程＋350/440mm |
Φ47mm 长度=
行程＋350/440mm |
Φ50mm 长度=
行程＋400/490mm |
Φ50mm 长度=
行程＋400/490mm |
工作温度 |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
防护等级 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|

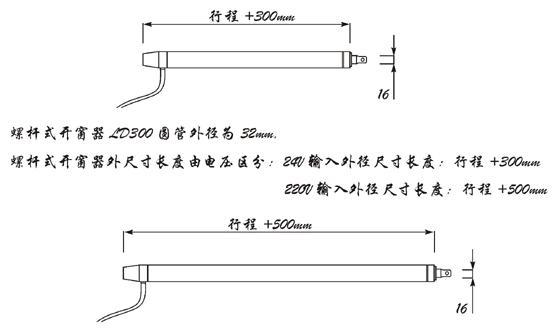

LG300型螺杆式开窗机产品尺寸外形图示 |
|

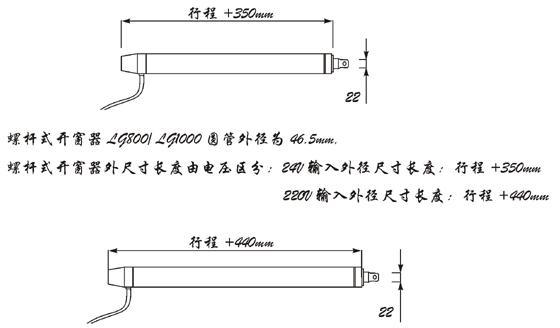

LG800/1000型螺杆式开窗机产品尺寸外形图示 |
|

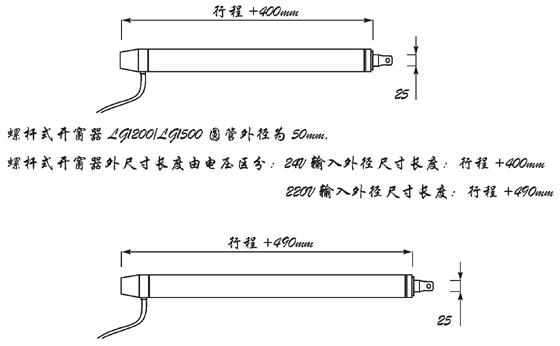

LG1200/1500型螺杆式开窗机产品尺寸外形图示 |
|
|
CT型开窗机主杆 |
|
CTD型开窗机主杆 |
|
开窗机主杆＋辅杆 |
|
| |
|
中间辅杆↑ |
边部辅杆↓ |
|
|
技术特点：
1、铝合金外壳，可用手动开关、遥控控制，亦可与其它智能设备相联接。
2、齿条由优质钢材制成，推力强劲，运行稳定，特别适用于大型排烟天窗通风和采光天窗的开启。
3、内置过载保护电路，极大保护开窗机械及窗体结构。
4、布线简便，有220V交流电及24V直流电两种选择。
5、高精度、高性能的直杆式开窗器提供强劲的驱动及稳定运行，特别适用于高窗的开启。
6、大于10000次推出及拉回的寿命设计，紧凑优雅的外形设计，非常美观适用。
7、行程可根据产品型号可供180mm/1200mm选择。
8、上下固定或滑移式安装，根据窗型可选择对应的双电机、副杆、中间连杆来控制特殊窗的开启。 |
直杆齿条式开窗机产品型号及技术参数 |
产品型号 |
CT400 |
CT650 |
CT800 |
CT1000 |
CTD800 |
CTD1000 |
工作电压 |
220V |
24V |
220V |
24V |
220V |
24V |
220V |
24V |
220V |
24V |
220V |
24V |
最大推拉力 |
400N |
650N |
800N |
1000N |
800N |
1000N |
行 程 |
180-750mm |
180-1000mm |
180-1000mm |
180-1000mm |
180-1200mm |
180-1200mm |
寿命周期 |
10000次 |
10000次 |
10000次 |
10000次 |
10000次 |
10000次 |
行程时间 |
12mm/s |
12mm/s |
12mm/s |
12mm/s |
12mm/s |
12mm/s |
电 流 |
0.1A |
0.8A |
0.12A |
1A |
0.15A |
1.2A |
0.18A |
1.4A |
0.15A |
1.2A |
0.18A |
1.4A |
外形尺寸 |
行程＋200mm |
行程＋200mm |
行程＋200mm |
行程＋200mm |
行程＋162mm |
行程＋162mm |
工作温度 |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
防护等级 |
IP55 |
IP55 |
IP55 |
IP55 |
IP55 |
IP55 |
|
CT型-直杆齿条式开窗机产品尺寸外形图示 |
|

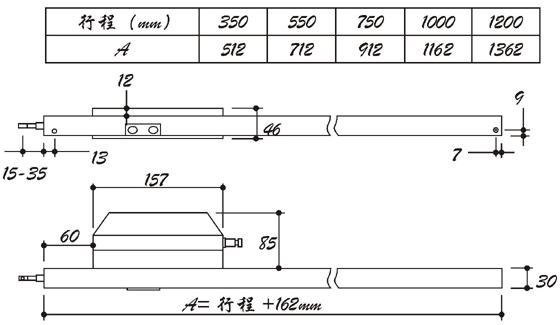

CTD型-直杆齿条式开窗机产品尺寸外形图示 |
|
|
技术特点：
1、外形小巧轻便，推力强劲，运行稳定，便捷灵活的安装方式，操作时只需按手动或无线遥控即可开启或关闭，内置过载保护电路，
极大保护开窗机械及窗体结构。
2、布线简便，有220V交流电及24V直流电两种选择。
3、高精度、高性能的链条式开窗器提供强劲的驱动及稳定运行，特别适用于各类高窗的开启。
4、大于10000次推出及拉回的寿命设计，紧凑优雅的外形设计，非常美观适用。
5、行程可根据产品型号可供160mm/1200mm选择定做，链条表面经过特殊防腐处理或采用不锈钢材料制做。 |
一、链条式开窗机器(单链条式-适用于小型窗) |
LT200-P型链条式开窗机器图示 |
|
| |
|
| LT200-P型链条式开窗机外壳为高强尼龙玻纤材料制做，质地坚硬。 |
| |
LT200/300-M型链条式开窗机器图示 |
|
| LT200/300-M型链条式开窗机外壳为锌合金材料制做，质地坚硬，强度高。 |
|
链条式开窗机产品型号及技术参数 |
产品型号 |
LT200-P |
LT200-M |
LT300-M |
工作电压 |
|
24V |
220V |
24V |
220V |
24V |
最大推拉力 |
200N |
300N |
300N |
行 程 |
160-360mm |
160-360mm |
160-360mm |
寿命周期 |
10000次 |
10000次 |
10000次 |
行程时间 |
9.5mm/s |
9.5mm/s |
9.5mm/s |
电 流 |
0.1A |
0.45A |
0.12A |
0.6A |
0.13A |
0.65A |
外形尺寸 |
362x47x34 |
365x49x35 |
468x52x39 |
工作温度 |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
防护等级 |
IP30 |
IP30 |
IP30 |
|

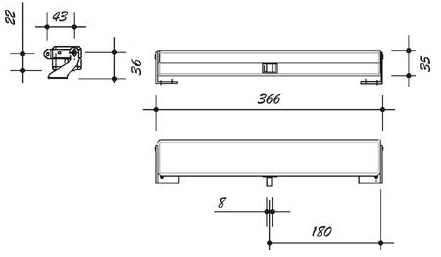

LT200-P型链条式开窗机产品尺寸外形图示 |
|

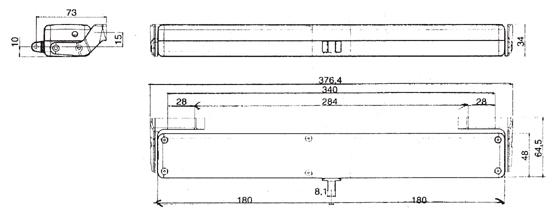

LT200-M/LT300/M 型链条式开窗机产品尺寸外形图示 |
|
LT200/300型链条式开窗机器图示 |
|
| LT200/300/600 型链条式开窗机外壳均为铝合金材料制做，外表做喷涂处理，美观大方。 |
LT600型链条式开窗机器图示 |
|
|
链条式开窗机产品型号及技术参数 |
产品型号 |
LT200 |
LT300 |
LT600 |
工作电压 |
|
24V |
220V |
24V |
220V |
24V |
最大推拉力 |
200N |
300N |
600N |
行 程 |
360-1100mm |
360-1100mm |
360-1500mm |
寿命周期 |
10000次 |
10000次 |
10000次 |
行程时间 |
9.5mm/s |
9.5mm/s |
9.5mm/s |
电 流 |
0.1A |
0.45A |
0.13A |
0.65A |
0.15A |
1A |
外形尺寸 |
Ax53x39 |
Ax53x39 |
472x53x40 |
工作温度 |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
防护等级 |
IP30 |
IP30 |
IP30 |
|

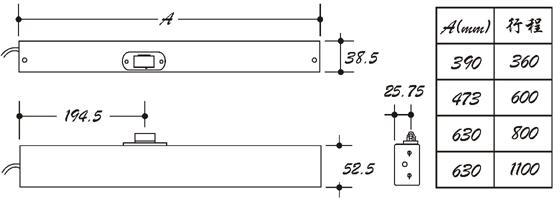

LT200/LT300 型链条式开窗机产品尺寸外形图示 |
|

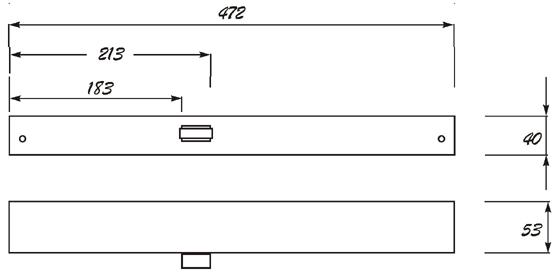

LT600 型链条式开窗机产品尺寸外形图示 |
|
二、链条式开窗机器(双链条式-适用于大型窗) |
LT400/600/1200-S
型双链式链条开窗机器图示 |
|
双链条式开窗机外壳均为铝合金材料制做，外表做喷涂处理，美观大方，内置双电机同步功能，供特宽窗及外开外倒式窗选配。
双链条式开窗机两链条之间的距离尺寸可根据客户要求进行配备，常规颜色：银灰、纯白、黑色。 |
|
链条式开窗机产品型号及技术参数 |
产品型号 |
LT400-S |
LT600-S |
LT1200-S |
工作电压 |
|
24V |
220V |
24V |
220V |
24V |
最大推拉力 |
400N |
600N |
1200N |
行 程 |
100-360mm |
100-1100mm |
100-1500mm |
寿命周期 |
10000次 |
10000次 |
10000次 |
行程时间 |
9.5mm/s |
9.5mm/s |
9.5mm/s |
电 流 |
0.2A |
0.9A |
0.24A |
1.3A |
0.3A |
2A |
外形尺寸 |
Ax53x42 |
Ax53x42 |
Ax53x42 |
工作温度 |
-25～＋50℃ |
-25～＋50℃ |
-25～＋50℃ |
防护等级 |
IP30 |
IP30 |
IP30 |
|

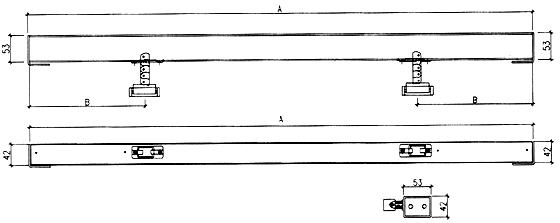

LT400/600/1200-S 型链条式开窗机产品尺寸外形图示 |
|
|
控制系统功能特点：
1、采用微型电脑控制大规模集成电路,大大提高产品的质量和可靠性。
2、可用于消防系统，消防联网功能,对消防信号优先处理的设计。
3、多种型号控制箱更大容量,便于更合理配置。
4、可实现风、光、雨水、温度传感器的智能控制。
5、多方位控制，可接分控、总控、遥控、时间控制、可满足用户日常通风采光需求。 |

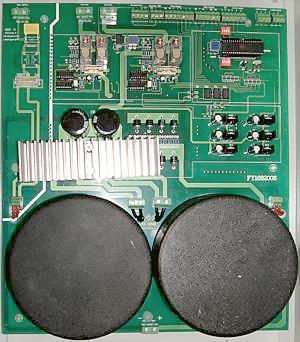

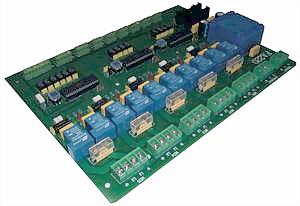

DC24V中央控制箱内部展示 |
中央控制箱参数 |
|
输入电压：
AC220
输出电压：DC24V
此型控制箱可配备备用电池，可保证72小时的工作需要。 |
型 号 |
工作
电压 |
输出
电压 |
额定
功率 |
额定
电流 |
保护
等级 |
外形尺寸
(长*宽*高)mm |
|
|
24V |
50W |
2A |
IP54 |
360*160*90 |
|
220V |
24V |
150W |
6A |
IP54 |
360*160*90 |
|
220V |
24V |
300W |
12A |
IP54 |
360*160*90 |
|
220V |
24V |
600W |
24A |
IP54 |
600*400*200 |
|
220V |
24V |
1200W |
48A |
IP54 |
600*400*200 |
|
AC220V中央控制箱内部展示 |
说 明 |
|
输入电压：AC220
输出电压：AC220V
此型控制箱不配备备用电池 |
●使用220V电压输入，拥有基于现代化工程的高度兼容性。
●拥有优秀的防水和防尘性能。
●最大可用于5组输出回路。
●每组回路额定电流为5A，额定功率为1000W。 |
|
|

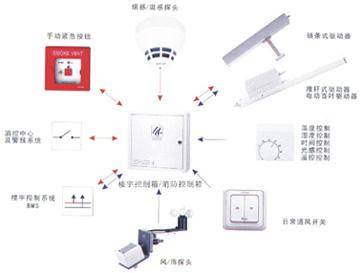

控制箱原理：
智能、排烟、电动通风系统的驱动器安装于窗的开启边，以保证
窗的平衡。消防控制箱可以连接烟感探头、紧急按钮、日常通风开
关，并接受消防控制中心、烟感探头、紧急按钮发出的信息，并适
时做出开窗或关窗命令，消防控制箱可以与楼宇控制箱相联动，楼
宇控制箱可以连接温度控制器、湿度控制器、时间控制器、光感控
制器及风雨探头，当下雨时风雨控制器能自动感应到下雨并给楼宇
控制箱传递信号，楼宇控制箱即刻对驱动器发出关窗信号，窗就会
自动关闭；风雨控制器可以事先调节风力等级（如 4 或 6 级），
当自然风力超过这个等级时，风雨控制器给楼宇控制箱传递信号，
楼宇控制箱马上对驱动器发出关窗信号，把窗关闭，免受自然风雨
之灾。在整体来说是以消防优先，再满足楼宇控制系统。正常环境
下将窗开启与关闭，达到通风换气的目的。 |
|
各种控制系统配件展示 |
通风开关 |
遥控开关 |
消防紧急按纽 |
风雨感应器 |
烟雾感应器 |
|
|
|
|
|
温度感应器 |
时间感应器 |
光感应器 |
煤气泄漏感应器 |
人体感应器 |
|
|
|
|
|
系统配件功能与参数 |
产品名称 |
产品编号 |
功 能 |
主要性能参数 |
遥控器
|
SM |
遥控器能自如,便捷地控制窗体的打开与关闭 |
接收器工作电压：DC 12V±3V
接收器消耗电流：平时<40mA，报警时<80mA
遥 控 距 离：空旷区域约100米
遥控器工作电压：DC12V(23A电池)
遥控器工作电流：静态时0mA，发射时<15mA
使用温度 范围：-10℃～+55℃
接收器 尺寸：58mm(W)×88mm(L)×24mm(H) |
烟雾感应器 |
SR |
用于建筑物内部空间的早期烟雾探测,并通过控制器
进行报警与消防联动,用于易产生烟雾的场合。
功能特点：
1、自动测试、自动复位
2、超薄结构设计
3、环境适应性强
4、稳定性强
5、防尘、防虫、抗白光干扰设计 |
静态 电流：≤10uA
工作 温度：-10℃～+50℃
工作 湿度：≤95%RH
监测 面积：80平方米
灵敏度等级：1级 |
风雨感应器
|
WSR |
当有风或有雨时，风雨感应器会感应到风雨信息，
及时关闭窗。 |
1、风感器为3叶风标式监测；可设定1-10级风速值，
范 围：3Km/h-20km/h。
2、雨感器为表面式检测，反应迅速；可设定范围：
1mm/h-5mm/h，
3、感应器内置自动复位延迟装置。
4、外壳抗风雨高分子外壳。
5、安装方便 |
紧急按钮
|
SUB |
紧急情况发生时，当消防控制中心没有给中央控制
箱火警信号的情况下，可敲碎紧急按钮面板上的玻
璃按下按钮，向中央控制箱发出火警信号，窗会自
动打开达到排烟的目的。同时返回一个信号给消防
控制中心。 |
无 |
时间感应器
|
T2R |
时间控制器为德国原装制造，主要应用于照明工程
方面、路灯自控、广告灯、招牌灯等自控方面。
产品主要参数：光亮度2-7500Lux（可调）；感应
头有分体式和合体式。同时拥有时间控制功能，产
品种类繁多可满足不同需求。 |
无 |
温度感应器
|
TR |
有开关器功能、夜间降温功能、加热功能、显
示状态等，温度为5度-30度，产品体积小巧
（35*35*7.5）造型美观为同类产品中的首选。
可同时接驳定时器实现特殊功能。 |
无 |
光感应器
|
LR |
当有光时、光感应器会感应到光信息，及时对窗
作出控制。 |
无 |
|
|
|
一、链条式手摇开窗机系统 |
安装性能及条件：
◎用于立面高窗、上悬窗、中悬窗、平开窗等。
◎通过传动管线单独控制一个或多个窗户。
◎可转弯的传动管线，更能适应各种安装场合，传动导轨采用铝管，也可使用其它多方位曲功能。
◎窗户较宽时可安装2个或以上的传动链盒同步操作。
◎根据窗户的排列可控制多个或多行窗户，常规可开启3-8扇窗。
◎链盒行程：180mm－360mm。
◎最大推力/拉力250N(约25Kg)。
◎静止状态锁紧拉力1000N(约100Kg)。
◎设备传动轻轻松自如、简洁、美观。
◎手摇机的安装位置有更多选择，特别适合安装在铝合金或幕型材上。 |
|

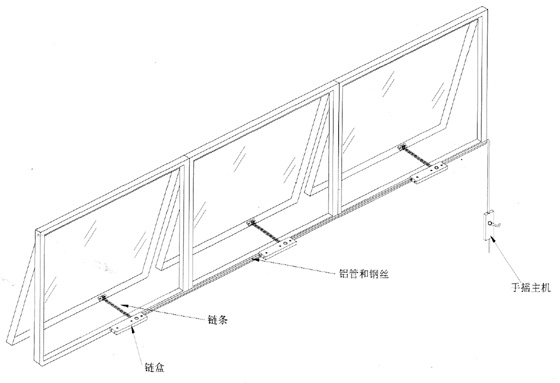

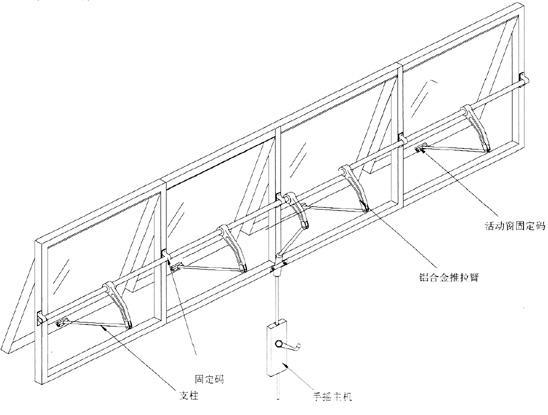

安装结构图示 |
|
二、曲臂式连杆装置开窗机系统 |

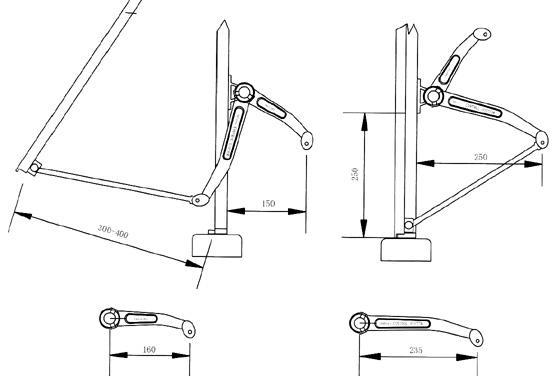

曲臂式开窗机器设备图片展示 |
|
| |
设备及技术特点：
◎曲臂式连杆开窗装置可配备手摇
开启器，也可以电动形式控制。
◎较大的传动扭矩平稳可靠，亦能
适用于大型窗户。
◎窗户较宽时可安装2个或以上的
支撑点，使窗户达到平稳同步。
◎适用于同时开启多个或多行窗组。
◎300-400mm开窗距。
◎可转弯的传动管线，更能适应各
种安装场合。
◎铝合金精铸造成形，美观耐用。
|
|
|
|
|
|
